安裝前必須了解的基本數據

 首先要了解清楚用戶電壓相位，是單相AC 220V，還是三相AC 380V？這決定了逆變器的輸出特性；

其次是負載類型，是感性負載，還是阻性負載？這決定了逆變器帶載功率和輸出波形。

第三是負載的滿載運行時間，亦即我們說的每天平均用電量需要多少度？如果是光伏並網發電站，由於沒有儲能裝置，隻須配置合理的光伏組件的功率；如果是光伏離網發電係統，還必須計算蓄電池的容量，包括遭遇持續陰雨天沒有光伏發電條件時，係統的自儲備電量。

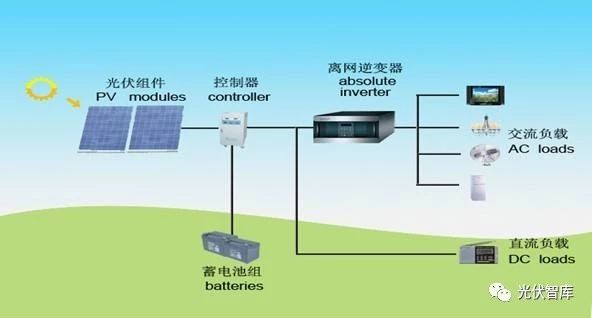

  光伏離網發電案例

我們以某湖泊小型養殖戶光伏離網發電站為案例。由於遠距離拉電，成本高，而且輸電導線功率損失和電壓損失很大，以及遭遇台風吹襲，造成用電不穩定，經常意外停電，影響生產及生活用電。為此，擬采用光伏離網發電，白天陽光輻射強度大，由光伏發電直接逆變輸出，供電器工作，並同時對蓄電池進行充電，晚上由電瓶逆變輸出。

電壓為AC220V 50Hz，電器設備主要包括：

魚塘泵氧機（300W）10台

電視機+衛星接受器（200W）1套

電飯煲（750W）1個

電磁爐（2000W）1個

電冰箱（100W）1個

照明（100W）

負載不是同時使用，泵氧機是白天在太陽照射的時候工作，晚上不工作；其他電器功率約3000W，每天用電量約10度，由於湖麵光照充足，因此不考慮陰雨天的自儲備電量

  光伏逆變器

根據用戶提供的上述數據，在本係統設計中，選用 離網型光伏逆變一體機，功率為48V 6KVA，功率因素0.9，逆變轉換效率＞88%，實際可帶載功率達5000W，可滿足用戶的電器設備輸出功率要求。

  蓄電池容量

該光伏離網發電係統采用的儲能裝置為常用的鉛酸蓄電池，容量大，性價比高。

電瓶的儲備電量為10KWh，由於該光伏逆變器的直流輸入電壓為DC48V，由此計算出電瓶的理論容量：

10000VAh/48V=208Ah

根據蓄電池相關技術標準，電池的放電率以0.5C2較為經濟合理，可保證電池的循環充放電次數，有效延長使用壽命。由於湖泊日照充足，白天光伏直接逆變輸出，不用經過蓄電池重複放電程序，夜間電器用電量小，放電時間較短，因此本方案設計將電池放電率適當加大至0.6C2，因此，電瓶的實際容量計算：

208Ah/0.6=347Ah

這裏取值400Ah，亦即總容量為：48V 400Ah

鉛酸蓄電池的規格為12V 200Ah/隻，連接方式為4串4並，共需8隻電瓶。

  光伏組件功率

通過上述計算得出電瓶的配置容量後，再計算出光伏組件的功率配置。

湖泊所處地理位置太陽輻射強度大，有效日照時間長達6小時。選用多晶矽光伏組件，光電轉換效率達16%，符合國家能源局規定的標準。

光伏發電計算公式為：係統發電量=光伏組件功率×日照時間×綜合係數。綜合係數是指溫度變化、線路損耗、控製器（或逆變器）轉換效率等因素造成的損耗係數，一般取值0.5-0.7，此次取值0.6，因此，光伏組件功率計算：

48V×400Ah/（6h×0.6）=5333W

組件的規格為36V 275W，尺寸為1900×980×45mm，麵積約2平方米。連接方式為每2片（72V）串聯為一組，然後10個組串再並聯，一共需要光伏組件20片，總功率為72V 5500W，光伏組件陣列麵積為40平米。

  光伏防雷匯流箱

 光伏匯流箱的作用是為了減少光伏組件陣列與逆變器之間的連線。用戶可以將一定數量、規格相同的光伏組件串聯起來，組成光伏串列，然後再將若幹個光伏串列並聯接入到光伏匯流防雷箱，在光伏防雷匯流箱內匯流後，通過直流斷路器輸出到逆變器。

 湖泊屬於雷電多發區域，孤立的棚屋及附近是樹林很容易招致雷擊，因此光伏發電站必須注意雷電對設備的衝擊。在光伏匯流箱增加了直流高壓防雷模塊，可有效保護逆變器、交流配電櫃以及其他電器的使用安全；同時，匯流箱內置大功率防反二極管，可有效避免夜間沒有光伏的時候，電瓶對組件反向放電，燒毀組件。

  光伏支架與電纜

 光伏發電係統的輔件絕對少不了太陽能板支架，是將光伏組件固定，為減輕成本，用戶也可以自行在現場定做支架，做到牢固以及防鏽蝕措施

電纜是連接組件、逆變器、交流配電櫃之間的導線，有一部分暴露在戶外使用，長久在太陽暴曬及雨水衝刷，為保證係統正常運轉，必須選用耐高溫、耐氧化並具防紫外線的電纜線。電纜必須選用橫截麵大的粗銅芯實線，電阻小，減少因距離過遠造成的電壓下降，影響發電效率。

光伏離網發電設備配置及價格參考：
